ESSEN阀门课堂-美标阀门型号编制方法

ESSEN阀门课堂为你提供-美标阀门型号编制方法

当今阀门产业已进入了全球化的发展时期；美标阀门型号类型和材料种类越来越多，阀门型号的编制也愈来愈复杂;美标阀门型号的标准化对阀门的设计、选用、经销，提供了方便；美标阀门型号通常应表示美标阀门类型、美标阀门驱动方式、美标阀门连接形式、美标阀门结构特点、美标阀门公称压力、美标阀门密封面材料、美标阀门阀体材料七点要素。

美标阀门型号无论国内还是国外都没有标准规定的，各大设计院、工程公司、大型阀门企业都有一套自己的美标阀门型号表示方法。

以下是常见的美标阀门型号编制方法：

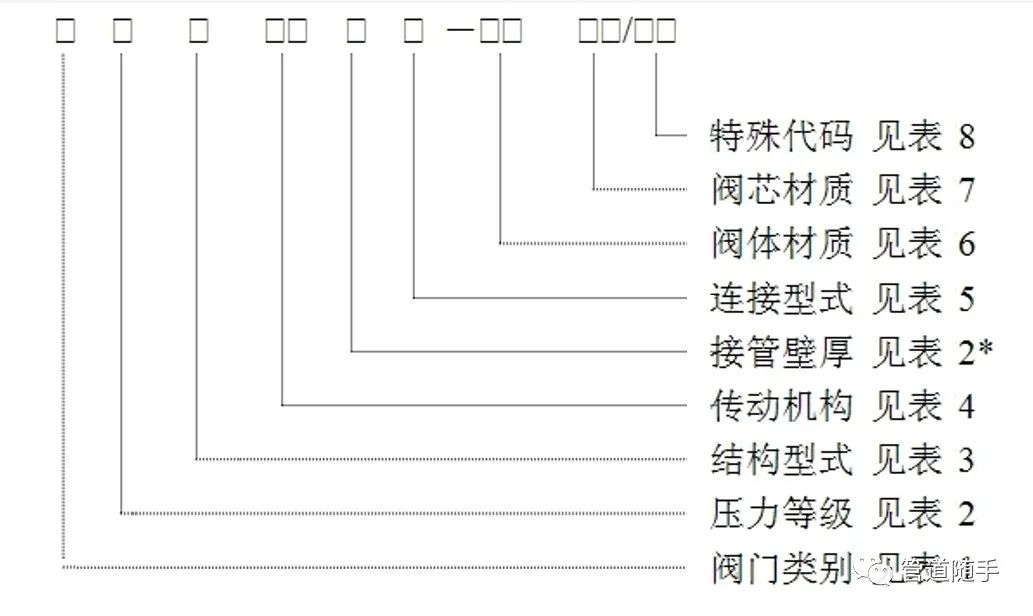

美标阀门型号

注*：只有“连接型式”中为BW时才有此项

美标阀门类别代号

（表 1）类别代号
代号	类别及应用标准	代号	类别
Z	闸阀/GATE VALVE(API600/API602/API603)	H	止回阀/CHECK VALVE(API600M/API602M./API603M/API594)
J	截止阀/GLOBE VALVE(API600M/API602M/API603M)	N	针型阀/NEEDLE GLOBE VALVE(API602M)
Y	仪表测压阀（API602M）

注：每个阀门采用什么标准由“结构型式”确定。

美标阀门压力等级代号

（表 2）压力等级代号
代号	压力等级		应用垫片	应用螺栓/螺母
	PN(公制)	CL(磅制)	（最低要求）	（最低要求）
1	1.0		石棉垫片	35#/25#；35CrMoA/35#
1a	1.0		石棉垫片	35#/25#；35CrMoA/35#
2	2.0	150	石棉垫片,缠绕垫片	35#/25#；35CrMoA/35#
2a	1.6		石棉垫片,缠绕垫片	35#/25#；35CrMoA/35#
3	5.0	300	缠绕垫片	35CrMoA/35#；25Cr2MoVA/35CrMo；
				0Cr18Ni9/0Cr18Ni9
3a	2.5		缠绕垫片	35CrMoA/35#；25Cr2MoVA/35CrMo；
				0Cr18Ni9/0Cr18Ni9
4	6.8	400	缠绕垫片	35CrMoA/35#；25Cr2MoVA/35CrMo；
				0Cr18Ni9/0Cr18Ni9
4a	4.0		缠绕垫片	35CrMoA/35#；25Cr2MoVA/35CrMo；
	(MF)			0Cr18Ni9/0Cr18Ni9
5	10.0	600	缠绕垫片，八角形金属垫片	35CrMoA/35#；25Cr2MoVA/35CrMo;
			OCTAGON TYPE RING	0Cr18Ni9/0Cr18Ni9
5a	6.3	600	缠绕垫片，	35CrMoA/35#；25Cr2MoVA/35CrMo;
	(MF)			0Cr18Ni9/0Cr18Ni9
6		800	缠绕垫片	35CrMoA/35#；25Cr2MoVA/35CrMo;
				0Cr18Ni9/0Cr18Ni9
7	15.0	900	八角形金属垫片/OCTAGON TYPE	ASTM A194 B7/A194 2H；ASTM A194
			RING(或缺省)	B16/A194 4；ASTM A453 660A/A194 8C
8	25.0	1500	八角形金属垫片/OCTAGON TYPE	ASTM A194 B7/A194 2H；ASTM A194
			RING(或缺省)	B16/A194 4；ASTM A453 660A/A194 8C
9	42.0	2500	八角形金属垫片/OCTAGON TYPE	ASTM A194 B7/A194 2H；ASTM A194
			RING(或缺省)	B16/A194 4；ASTM A453 660A/A194 8C
A	CL150-CL800
B
C

注：每个阀门选用何种材料的垫片和螺栓、螺母由“阀体材料”确定。

对CL900.1500.2500三个等级的阀门，一般采用压力密封阀盖，此时“阀盖垫片”和“阀盖螺栓”项缺省。

®等级1a、2a、3a、4a、5a适用于JB标准阀门。

美标阀门结构型式代号

（表 3）结构型式代号
代号	结构型式	结构型式解释	应用标准	结构长度标准
C	BB-BG-OS&Y	螺栓连接阀盖，螺栓连接压盖，明杆支架式	API602/API602M	ASME B16.10
		(BOLTED BONNET,BOLTED GLAND,OS&Y)
D	BB-BG-OS&Y	螺栓连接阀盖，螺栓连接压盖，明杆支架式	API603/API603M	ASME B16.10
		(BOLTED BONNET,BOLTED GLAND,OS&Y)
E	BB-BG-OS&Y-N	螺栓连接阀盖，螺栓连接压盖，明杆支架式,	API602M	ASME B16.10
		针型结构(BOLTED BONNET,BOLTED GLAND,
		OS&Y ,NEDDLE TYPE)
G	BC-PISTON-LIFT	螺栓连接阀盖，升降式	API602M	ASME B16.10
		(BOLTED BONNE,PISTON-LIFT)
H	BC-PISTON-LIFT	螺栓连接阀盖，升降式	API603M	ASME B16.10
		螺栓连接阀盖，螺栓连接压盖，明杆支架式,
B	BB-BG-OS&Y-W	波纹管密封结构(BOLTED BONNET,BOLTED	API600M	南京流体工程机
		GLAND,OS&Y ,BELLOWS SEAL TYPE)		械厂标准
		螺栓连接阀盖，螺栓连接压盖，明杆支架式,低温
L	BB-BG-OS&Y-L	密封结构(BOLTED BONNET,BOLTEDGLAND	ASME B16.34	ASME B16.10
		,OS&Y ,CRYOGENIC SERVICE SRRUCTURE)
1	BC-SWING	螺栓连接阀盖，旋启式	API600M	ASME B16.10
		(BOLTED BONNET,SWING)
2	PS-PISTON-LIFT	压力密封阀盖，升降式	API600M	ASME B16.10
		(PRESSURE SEAL BONNET,PISTON-LIFT)
3	WAFER TYPE	对夹式止回阀	API594	API594
		(WAFER CHECK VALVE)
4	TILTING-DISC	TILTING-DISC 型止回阀	API600M	ASME B16.10
		（TILTING-DISC TYPE CHECK VALVE）
5	BB-BG-OS&Y-F	螺栓连接阀盖,螺栓连接压盖,明杆支架式,配特殊填料	API600/API600M	ASME B16.10
		(BOLTED BONNET,BOLTED GLAND,OS&Y,WITH
		SPECCIAL PACKING)
6	BB-BG-OS&Y	螺栓连接阀盖,螺栓连接压盖,明杆支架式	API600/API600M	ASME B16.10
		(BOLTED BONNET,BOLTED GLAND,OS&Y)
7	BB-BG-OS&Y-H	螺栓连接阀盖,螺栓连接压盖,明杆支架式,带吹扫孔	API600/API600M	ASME B16.10
		(BOLTED BONNET,BOLTED GLAND,OS&Y,WITH
		BLOOMING HOLE)
8	PS-BG-OS&Y	压力密封阀盖,螺栓连接压盖,明杆支架式	API600/API600M	ASME B16.10
		(PRESSURE SEAL BONNET,BOLTED GLAND,OS&Y)
9	PS-COVER SWING	压力密封阀盖, 旋启式	API600/API600M	ASME B16.10
		(PRESSURE SEAL BONNET, SWING)
M	BB-BG-M-SEAL	动密封闸阀	API600M	ASME 16.10

美标阀门传动机构代号

（表 4）传动机构代号
代号	传动型式
$	手动
A	电动/ELECTRIC MOTOR OPERATED
B	气动/AIR MOTOR OPERATED
C	伞齿轮驱动/BEVEL GEAR OPERATED
D	链条传动/REMOTE OPERATED WITH CHAIN
E	延长杆传动/OPERATED WITH EXTENDED STEM
F	远距离铰链联接杆传动(简称：远距离手动)/REMOTE OPERATED WITH JOINT & LEVER
H	蜗轮蜗杆传动/

美标阀门连接型式代号

（表 5）连接型式代号
代号	连接型式	连接型式解释
S	SW	承插焊/SOCKET WELDED
T	NPT	60°锥管螺纹/NATIONAL TAPER PIPE THREAD
G	Rc	55°锥管螺纹/55° TAPER PIPE THREAD
R	RF	凸台面法兰连接/RAISED FACE
J	RJ	环槽面法兰连接/RING JOINT
W	BW	对焊连接/BUTT－WELDED
P	PIPE	阀门两端各带一段150mm长的管子/EACH ENDWITH A 150mm SHORT PIPE
F	MF(F)	凹凸面连接（凹面）/MALE-FEMALE FACE(FEMALE)
A	RF-NPT

美标阀门阀体材质代号

（表 6）阀体材质代号
代号	阀体材质/BODY	公称压力	阀盖垫片材料/GASKET	阀盖螺栓材料BOLT/NET	阀杆填料/PACKING
1. 锻造碳素钢阀体代号：/FORGED CARBON STEEL
		CL150	特制石棉垫片(400℃耐油/酸/碱)	35#/25#	DN40:304金属丝与柔
H1	ASTM A105	CL300,400,800	304＋柔性石墨缠绕垫片	35CrMoA/35#	性石墨编织填料
		CL600	软铁，八角型金属垫片	35CrMoA/35#	DN³50:304金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
		CL150	304＋聚四氟乙烯缠绕垫片	35CrMoA/35#	DN40:304金属丝与柔
H2	ASTM A350-LF2	CL300,400,800	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
		CL600	LF2，八角型金属垫片	35CrMoA/35CrMo	DN³50:304金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
		CL150	304＋聚四氟乙烯缠绕垫片	35CrMoA/35#	DN40:304金属丝与柔
H3	ASTM A350-LF3	CL300,400,800	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
		CL600	LF3，八角型金属垫片	35CrMoA/35CrMo	DN³50:304金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
2 . 铸造碳素钢阀体代号：/CAST CARBON STEEL
		CL150	特制石棉垫片(400℃耐油/酸/碱)	35#/25#	DN40: 304金属丝与柔
J1	ASTM	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35#	性石墨编织填料
	A216-WCB	CL600	软铁，八角型金属垫片	35CrMoA/35#	DN³50:304金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
		CL150	304＋聚四氟乙烯缠绕垫片	35CrMoA/35#	DN40: 304金属丝与柔
J2	ASTM	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
	A352-LCB	CL600	LF2，八角型金属垫片	35CrMoA/35CrMo	DN³50:304金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
		CL150	304＋聚四氟乙烯缠绕垫片	35CrMoA/35#	DN40: 304金属丝与柔
J3	ASTM	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
	A352-LC3	CL600	LF3，八角型金属垫片	35CrMoA/35CrMo	DN³50:304金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
3.锻造合金钢阀体代号：(FORGED ALLOY STEEL)
		CL150,800	304＋柔性石墨缠绕垫片	35CrMoA/35#	DN40:304金属丝与柔
K1	ASTM A182-F1	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35#	性石墨编织填料
		CL600	5Cr-0.5Mo，八角型金属垫片	35CrMoA/35CrMo	DN³50:304金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
		CL150,800	304＋柔性石墨缠绕垫片	35CrMoA/35#	DN40:304金属丝与柔
K2	ASTM A182-F11	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
		CL600	5Cr-0.5Mo，八角型金属垫片	25Cr2MoVA/35CrMo	DN³50:304金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
		CL150,800	304＋柔性石墨缠绕垫片	35CrMoA/35#	DN40:304金属丝与柔
K3	ASTM A182-F22	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
		CL600	5Cr-0.5Mo，八角型金属垫片	25Cr2MoVA/35CrMo	DN³50:304金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
		CL150,800	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	DN40:304金属丝与柔
K4	ASTM A182-F5	CL300,400	304＋柔性石墨缠绕垫片	25Cr2MoVA/35CrMo	性石墨编织填料
		CL600	5Cr-0.5Mo，八角型金属垫片	25Cr2MoVA/35CrMo	DN³50:304金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
		CL150,800	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	DN40:304金属丝与柔
K5	ASTM A182-F9	CL300,400	304＋柔性石墨缠绕垫片	25Cr2MoVA/35CrMo	性石墨编织填料
		CL600	0Cr18Ni9，八角型金属垫片	25Cr2MoVA/35CrMo	DN³50:304金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
4. 铸造合金钢阀体代号：(CAST ALLOY STEEL)
		CL150	304＋柔性石墨缠绕垫片	35CrMoA/35#	DN40: 304金属丝与柔
L1	ASTM	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35#	性石墨编织填料
	A217-WC1	CL600	5Cr-0.5Mo，八角型金属垫片	35CrMoA/35CrMo	DN³50:304金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
		CL150	304＋柔性石墨缠绕垫片	35CrMoA/35#	DN40:304金属丝与柔
L2	ASTM	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
	A217-WC6	CL600	5Cr-0.5Mo，八角型金属垫片	25Cr2MoVA/35CrMo	DN³50:304金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
		CL150	304＋柔性石墨缠绕垫片	35CrMoA/35#	DN40:304金属丝与柔
L3	ASTM	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
	A217-WC9	CL600	5Cr-0.5Mo，八角型金属垫片	25Cr2MoVA/35CrMo	DN³50:304金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
		CL150	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	DN40:304金属丝与柔
L4	ASTM	CL300,400	304＋柔性石墨缠绕垫片	25Cr2MoVA/35CrMo	性石墨编织填料
	A217-C5	CL600	5Cr-0.5Mo，八角型金属垫片	25Cr2MoVA/35CrMo	DN³50:304金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
		CL150	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	DN40:304金属丝与柔
L5	ASTM	CL300,400	304＋柔性石墨缠绕垫片	25Cr2MoVA/35CrMo	性石墨编织填料
	A217-C12	CL600	0Cr18Ni9，八角型金属垫片	25Cr2MoVA/35CrMo	DN³50:304金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环

5. 锻造不锈钢阀体代号：(FORGED AUST.SS)
		CL150,800	304＋柔性石墨缠绕垫片	35CrMoA/35#	DN40:304金属丝与柔
M1	ASTM	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
	A182-F304	CL600	0Cr18Ni9，八角型金属垫片	25Cr2MoVA/35CrMo	DN³50:304金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
		CL150,800	316＋柔性石墨缠绕垫片	35CrMoA/35#	DN40:316金属丝与柔
M2	ASTM	CL300,400	316＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
	A182-F316	CL600	0Cr17Ni12Mo2,八角型金属垫片	25Cr2MoVA/35CrMo	DN³50:316金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
		CL150,800	321＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	DN40:321金属丝与柔
M3	ASTM	CL300,400	321＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	性石墨编织填料
	A182-F321	CL600	0Cr18Ni11Ti,八角型金属垫片	0Cr18Ni9/0Cr18Ni9	DN³50:321金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
		CL150,800	321＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	DN40:321金属丝与柔
M4	ASTM	CL300,400	321＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	性石墨编织填料
	A182-F347	CL600	0Cr18Ni11Ti,八角型金属垫片	0Cr18Ni9/0Cr18Ni9	DN³50:321金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
		CL800	304H＋柔性石墨缠绕垫片	25Cr2MoVA/35CrMo	DN40:304H金属丝与柔
M5	ASTM	CL300,400	304H＋柔性石墨缠绕垫片	25Cr2MoVA/35CrMo	性石墨编织填料
	A182-F304H	CL600	304H,八角型金属垫片	25Cr2MoVA/35CrMo	DN³50:304H金属丝与柔性
		CL900-2500	（缺省）	(缺省）	石墨编织填料＋柔性石墨环
		CL800	316H＋柔性石墨缠绕垫片	25Cr2MoVA/35CrMo	DN40:316H金属丝与柔
M6	ASTM	CL300,400	316H＋柔性石墨缠绕垫片	25Cr2MoVA/35CrMo	性石墨编织填料
	A182-F316H	CL600	0Cr17Ni12Mo2,八角型金属垫片	25Cr2MoVA/35CrMo	DN³50:316H金属丝与柔性
		CL900-2500	（缺省）	(缺省）	石墨编织填料＋柔性石墨环
		CL150,800	304L＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	DN40:304L金属丝与柔
M7	ASTM	CL300,400	304L＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	性石墨编织填料
	A182-F304L	CL600	304L,八角型金属垫片	0Cr18Ni9/0Cr18Ni9	DN³50:304L金属丝与柔性
		CL900-2500	（缺省）	(缺省）	石墨编织填料＋柔性石墨环
		CL150,800	316L＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	DN40:316L金属丝与柔
M8	ASTM	CL300,400	316L＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	性石墨编织填料
	A182-F316L	CL600	316L,八角型金属垫片	0Cr18Ni9/0Cr18Ni9	DN³50:316L金属丝与柔性
		CL900-2500	（缺省）	(缺省）	石墨编织填料＋柔性石墨环
6. 铸造不锈钢阀体代号：（CAST AUST.S.S)
		CL150	304＋柔性石墨缠绕垫片	35CrMoA/35#	DN40:304金属丝与柔
N1	ASTM	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
	A351-CF8	CL600	304，八角型金属垫片	25Cr2MoVA/35CrMo	DN³50:304金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
		CL150	316＋柔性石墨缠绕垫片	35CrMoA/35CrMo	DN40:316金属丝与柔
N2	ASTM	CL300,400	316＋柔性石墨缠绕垫片	25Cr2MoVA/35CrMo	性石墨编织填料
	A351-CF8M	CL600	0Cr17Ni12Mo2,八角型金属垫片	25Cr2MoVA/35CrMo	DN³50:316金属丝与柔性石
		CL900-2500	（缺省）	(缺省）	墨编织填料＋柔性石墨环
		CL150	321＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	DN40:321金属丝与柔
N3	ASTM	CL300,400	321＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	性石墨编织填料
	A351-CF8C	CL600	0Cr18Ni11Ti,八角型金属垫片	0Cr18Ni9/0Cr18Ni9	DN³50:321金属丝与柔性石
		CL900-2500	（缺省）	(缺省)	墨编织填料＋柔性石墨环
		CL150	304L＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	DN40:304L金属丝与柔
N4	ASTM	CL300,400	304L＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	性石墨编织填料
	A351-CF3	CL600	304L,八角型金属垫片	0Cr18Ni9/0Cr18Ni9	DN³50:304L金属丝与柔性
		CL900-2500	（缺省）	(缺省)	石墨编织填料＋柔性石墨环
		CL150	316L＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	DN40:316L金属丝与柔
N5	ASTM	CL300,400	316L＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	性石墨编织填料
	A351-CF3M	CL600	316L,八角型金属垫片	0Cr18Ni9/0Cr18Ni9	DN³50:316L金属丝与柔性
		CL900-2500	（缺省）	(缺省）	石墨编织填料＋柔性石墨环
		CL150	304H＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	DN40:304H金属丝与柔
N6	ASTM	CL300,400	304H＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	性石墨编织填料
	A351-CF10	CL600	304H,八角型金属垫片	0Cr18Ni9/0Cr18Ni9	DN³50:304H金属丝与柔性
		CL900-2500	（缺省）	(缺省）	石墨编织填料＋柔性石墨环
		CL150	316H＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	DN40:316H金属丝与柔
N7	ASTM	CL300,400	316H＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	性石墨编织填料
	A351-CF10M	CL600	316H,八角型金属垫片	0Cr18Ni9/0Cr18Ni9	DN³50:316H金属丝与柔性
		CL900-2500	（缺省）	(缺省）	石墨编织填料＋柔性石墨环

注：如果阀门的结构型式为“2”、“8”和“9”，即阀盖为压力密封阀盖，则该表中的“阀盖垫片材料”和“阀盖螺栓材料”栏缺省。

如果阀门的结构型式为“5”，则该表中的“阀杆填料”栏缺省。

美标阀门阀芯材质代号

（表 7）阀芯材质代号
代号	阀座密封面/SEAT SURFACE	闸板密封面/DISC SURFACE	阀杆/STEM
0 1	13%Cr	13%Cr	13%Cr
0 2	STELLITE	STELLITE	13%Cr
0 3	STELLITE	13%Cr	13%Cr
0 4	Hard 13%Cr	Hard 13%Cr	13%Cr
0 5	13%Cr	Hard 13%Cr	13%Cr
0 6	Ni-Cr	Ni-Cr	13%Cr
0 7	Ni-Cr	13%Cr	13%Cr
0 8	Cu-Ni	13%Cr	13%Cr
0 9	MONEL	MONEL	13%Cr
1 0	MONEL	STELLITE	MONEL
1 1	MONEL	MONEL	MONEL
1 2	ALLOY 20	ALLOY 20	ALLOY 20
1 3	STELLITE	ALLOY 20	ALLOY 20
1 4	304	304	304
1 5	STELLITE	304	304
1 6	STELLITE	STELLITE	304
1 7	304L	304L	304L
1 8	STELLITE	304L	304L
1 9	STELLITE	STELLITE	304L
2 0	316	316	316
2 1	STELLITE	316	316
2 2	STELLITE	STELLITE	316
2 3	316L	316L	316L
2 4	STELLITE	316L	316L
2 5	STELLITE	STELLITE	316L
2 6	321	321	321
2 7	STELLITE	321	321
2 8	STELLITE	STELLITE	321
2 9	347	347	347
3 0	STELLITE	347	347
3 1	STELLITE	STELLITE	347
3 2	F310	F310	F310
3 3	Hastelloy B2	Hastelloy B2	HastelloyB2
3 4	Hastelloy C	Hastelloy C	Hastelloy C
3 5	INCONEL	INCONEL	INCONEL
3 6	NICKEL Alloy	13%Cr	13%Cr
3 7	Bronze	Bronze	Bronze
3 8	INcoloy800/800H	INcoloy800/800H	INcoloy800/800H
3 9	STELLITE	STELLITE	304H
4 0	STELLITE	STELLITE	316H

美标阀门特殊代号

（表 8）特殊代号
代号	自定义等级	代号	自定义等级
03	PR-3	36	PR-36
11	PR-11	38	PR-38
24	PR-24	40	PR-40
33	PR-33	42	PR-42

ESSEN阀门-流体管道整体方案解决专家。

埃森控制系统有限公司网址：www.essen-valve.com

德国埃森(ESSEN)阀门有限公司是欧洲著名工业流体阀门生产商，是一家集工业流体阀门及气动执行机构的设计、研发、实验、销售于一体的综合性集团公司。公司成立于1958年，总部位于德国老牌工业区鲁尔工业区埃森市，生产工厂位于德国本土及其他国家，并在全球多个国家和地区设有销售和服务机构。

德国埃森(ESSEN)阀门有限公司，凭借其优良的品质和近乎完美的控制性能、控制精度，赢得了世界范围广大用户一致认可和支持。ESSEN（埃森）阀门在生产、销售、服务都严格按照ISO9001质量体系标准执行，确保为用户提供一流的产品，一流的服务。

德国ESSEN阀门有限公司凭借五十多年的研发、设计和生产制造经验，使其阀门完全满足各行业苛刻工况要求。产品使用性能稳定、寿命长，维护维修方便的特点，使其在市场竞争的一大优势。

ESSEN（埃森）阀门的销售市场遍布整个欧美、北美、中东、及亚太地区。埃森(ESSEN)阀门现已广泛应用于电力、冶金、石油、化工、制药、造纸、市政等行业并赢得了良好的口碑和市场。

埃森（中国）控制系统有限公司为德国埃森ESSEN阀门有限公司中国办事处负责亚太地区埃森产品的销售及售后服务，保证每个客户都能享受售前-售中-售后全方位技术支持及服务。

德国埃森ESSEN阀门有限公司宗旨是：其他人只给您出售一件商品，而我们给您提供的是解决方案！ESSEN阀门-流体管道整体方案解决专家。

埃森控制系统有限公司-德国埃森阀门、ESSEN阀门，埃森阀门、高压球阀、高压截止阀、尿素专用阀。欢迎访问网站：www.essen-valve.com

上一篇：ESSEN阀门执行器为您提供-三偏心金属硬密封蝶阀密封面的加工方法

下一篇：ESSEN阀门课堂-阀门材料标准
